יחידת בקרה למצלמה - (CCU (CAMERA CONTROL UNIT

​

היחידות של ה - CCU הן יחידות השליטה על המנגנונים האופטיים והאלקטרוניים של המצלמה  – הצמצם, מהירות התריס, ההגבר האלקטרוני, איזון לשחור וללבן, ביצוע כיוונים מדויקים: Black Contrast ,Knee ,Detail ועוד.

​

היחידה מופעלת ע"י טכנאי שתפקידו לתאם את רמות החשיפה והצבע בין כל המצלמות.

​

הטכנאי עושה זאת בעזרת מכשיר למדידת עוצמת הארה (בהיקות) או עוצמת אות הוידאו (בהירות) שנקרא משגוח גל (waveform monitor),

​

​

​

​

​

​

​

​

​



​

​

​

​

​



​

​

​

​

​

​

​

​

​

מימין אנו רואים משגוח גל המחובר למצלמה ממנה יוצא אות בוחן של BARS שנראה בתמונה משמאל.

​



​

בדוגמא כאן אנו רואים שורה אחת של תמונה, בסוף השורה יש ירידה למינימום (פולס סינכרון) ואחר כך רצף קצר של אותות הנקרא פרץ צבע (מסנכרן את הגוונים בין המצלמה לטלוויזיה בצורה אוטומטית) ואח"כ שורה נוספת.



​

פרץ הצבע הוא חלק מאותות הבוחן המשמשים  לבדיקת מערכות וידאו, הם יכולים להופיע בשתי צורות:

1. בכל השורות כלומר בפריים שלם (Full Frame).
2. בתוך המרווח האנכי (בין השדות)שנקרא  (VI (Vertical Interval.

​

האות שמופיע ב-VI נקרא גם (VITS (Vertical Internal Test Signal. משמש בשידור חי, משום שהוא לא מפריע למהלך התקין של שידור התמונה.

​

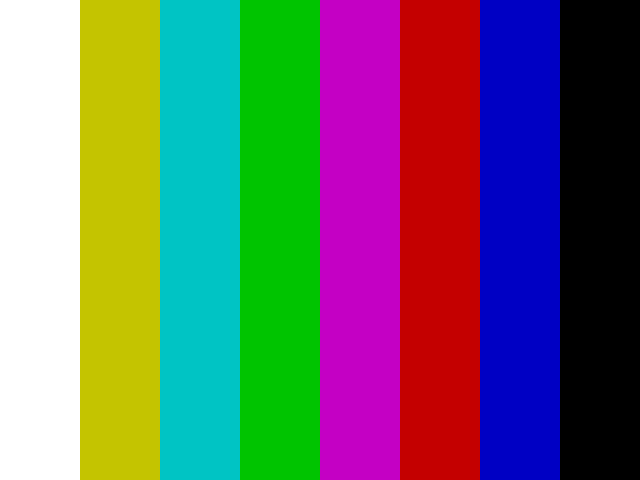

בתמונה משמאל אנו רואים בצד שמאל פס לבן שבמשגוח הגל נראה כפס חלול (לא מלא) המגיע עד למקסימום לעוצמה 1.

​

אחריו אנו רואים פס צהוב שנראה במשגוח הגל כפס המגיע גם הוא כמעט ל0.8.​



הפס השלישי משמאל הוא הציאן שמגיע כמעט ל 0.7.



הפס הרביעי משמאל הוא הירוק שמגיע לעוצמה של 0.6.



הפס החמישי משמאל הוא מג'נטה שמגיע לעוצמה של 0.5.

​

​הפס השישי משמאל הוא האדום שמגיע לעוצמה של 0.45.



הפס השביעי משמאל הוא הכחול שמגיע לעוצמה של 0.35.

​

הפס השמיני משמאל הוא השחור שמגיע לעוצמה של 0.3.



לאחר הפס השמיני הפס ממשיך באותה רמה וזה החלק בשורה שנקרא סימוי, אות שחור שמופעל בזמן שהשורה מסתיימת וחוזרת לשורה הבאה, מטרת הסימוי היא שלא נראה במסך הטלוויזיה את הקרן החוזרת.



בהמשך הפס יורד לאפס המוחלט (שחור משחור). בשלב זה אות הוידאו הוא אפס והשורה מסתיימת ומתחילה שורה חדשה.



בנוסף ישנו מכשיר נוסף המסייע לכיוון הגוונים והרוויה  (הנקראים יחד צבעוניות) שנקרא וקטרוסקופ (Vectorscop).













































הקו שלפנינו מראה את אות הבוחן של ה BARS שיוצא מראשית הצירים - אור לבן, ממשיך לגוון הצהוב (YL) ממנו לציאן (Cy), ירוק (G), מג'נטה (Mg), אדום (R), כחול (B) ולבסוף חוזר לראשית הצירים לשחור.



בסרטון הבא תמצאו הדרכה על השימוש ב CCU
